典范应用

产品相宜在清洁、稀薄、非侵蚀、非易燃易爆且不含固体颗；蛳宋囊禾逯惺褂。

供水系统；供热、空调系统；增压供水、恒压供水；消防、喷淋系统；浇灌、畜牧使用；工业冷却、加热循环系统；工业运送、排放系统

泵结构

泵为非自吸、单级单吸卧式，轴向进水，径向出水， 泵体底部与底座牢靠。

接纳标准型耐磨机械密封。

全关闭、风冷IEC标准电机。

NISO接纳轴承架，可举行轴承定位，阻止轴承的轴向窜动，同时提高了转子部件的刚性。

MSO整体式泵轴，接纳油脂润滑的导向深沟球轴承。

NISO泵与电机之间接纳半弹性联轴器相连。

NISO泵形状及装置尺寸切合ISO 2858标准。

NIS，NISF泵接纳直联型联接加长轴结构。

铸铁泵体收支口法兰切合GB/T17241.6(ISO7005-2)标准，压力品级PN16；不锈钢泵体收支口法兰切合GB/T9113 (IS07005-1)标准，压力品级PN16。

性能参数

*大流里：1200m3/h

*高扬程：160m

*大事情压力：16bar

*大入口压力：6bar

*大功率：200kW

介质温度：-15℃~110℃

收支口径：入口口径：DN50~DN300；出口口径：DN32~DN250

曲线条件

下列说明适用于后面所示的曲线。

曲线容差切合ISO9906:2012,3B。

所有曲线都基于电机在恒速2900rpm、2950rpm、 1450rpm或1480rpm 的丈量值。

测试接纳20C不含空气的水，运动粘度为lmm²/s。

特点

參接纳后拉式结构，维修时无须拆除泵体及管路。

NISO泵型仅接纳4种泵轴及悬架体部件，提高了零件的交流性。

叶轮举行了优化设计，入口口径加大，无涡流， 有用地降低水泵汽蚀余M,使得水泵运行平稳低噪声。

NIS, NISF栗体积小、结构紧凑、装置简朴。

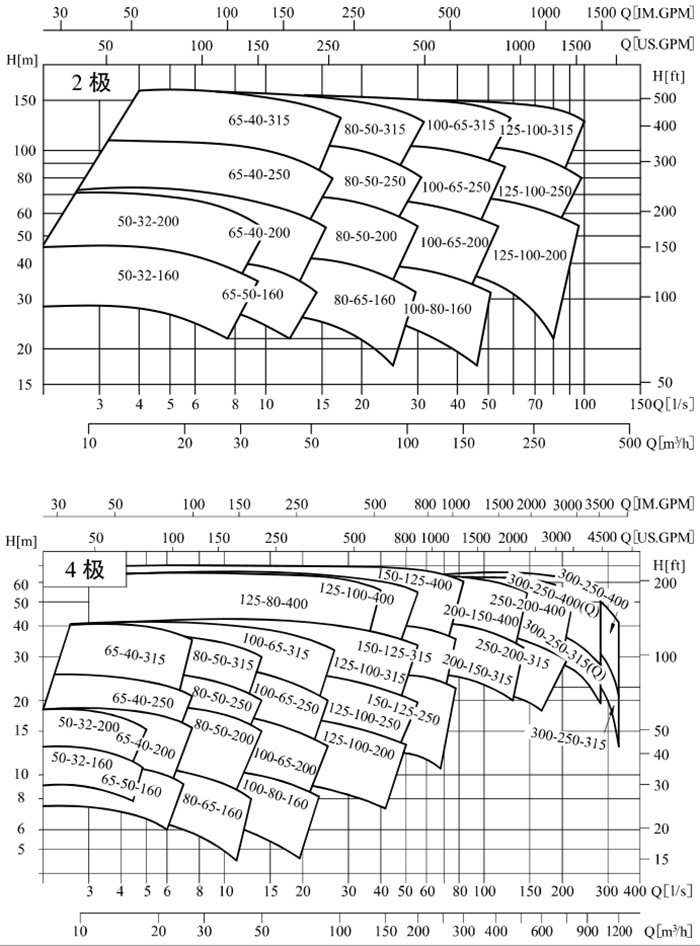

型谱图

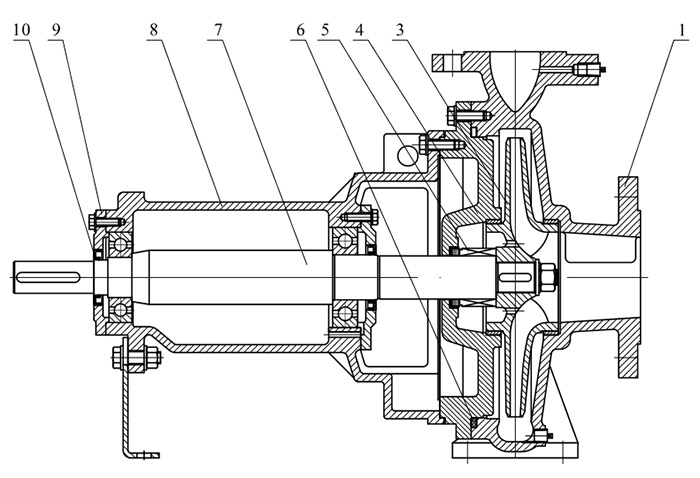

NISO截面图

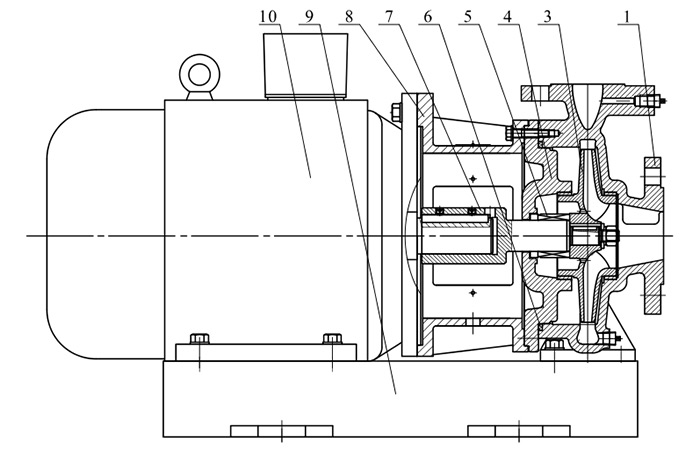

NIS，NISF截面图
